Our Product Multi Plate Underpass (MPU)

4.5

Penjelasan Umum

Penjelasan Umum
Karakteristik Produk

Tipe Multi Plate Underpass (MPU) masih satu tipe dengan Tipe Multi Plate Pipe Arches (MPPA), yang membedakan adalah dimensi bentang dan tinggi dimana jika diaplikasikan untuk gorong-gorong tipe ini cocok untuk kondisi sungai yang cukup dalam namun memiliki bentang yang kecil.

Aplikasi:

Drainase
Jembatan
Irigasi
Underpass
Conveyor
Crossing Jalan

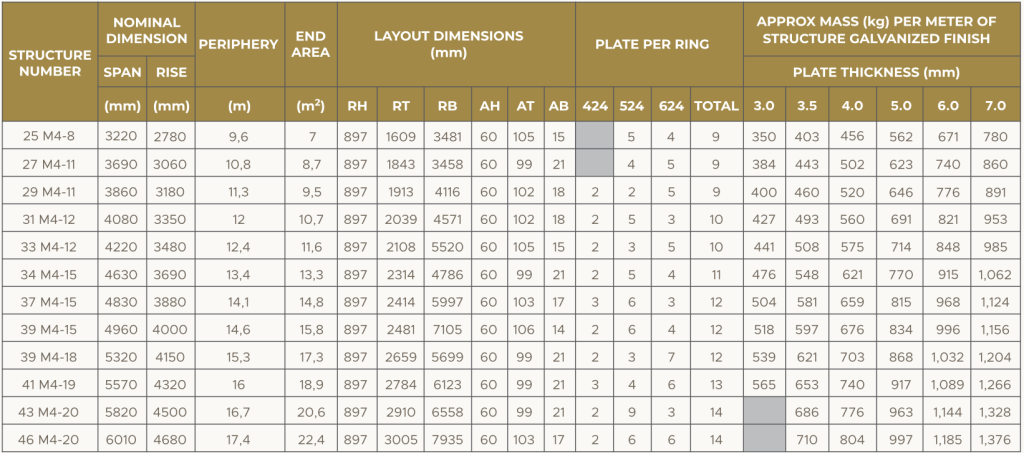

Ukuran Plat

Panjang plat Multi Plate tersedia dalam ukuran panjang standard 2,4 Meter

Mur dan Baut

Material dengan tebal 3,0 sampai dengan 4,0 mm menggunakan ukuran baut panjang M 20 x 30 untuk pertemuan 2 (dua) Plat dan M 20 x 40 digunakan pada sambungan pertemuan 3 (tiga) Plat.
Material dengan tebal 5,0 sampai dengan 7,0 mm menggunakan ukuran baut panjang M 20 x 40 untuk pertemuan 2 (dua) Plat dan M 20 x 50 digunakan pada sambungan pertemuan 3 (tiga) Plat.

Alat Bantu

Kunci shock 34
Hand Hook
Pinbar, dan
Palu

Urutan Perakitan

Memulai perakitan dengan plat bawah pertama dan letakan semua plat bawah terlebih dahulu, kemudian susun plat selanjutnya kearah melingkar dimulai dari ring pertama dan selanjutnya
