Our Product Multi Plate Pipe (MPP)

4.5

Penjelasan Umum

Penjelasan Umum
Karakteristik Produk

Tipe Multi Plate Pipa (MPP) merupakan varian dari Multi Plate Landasan Tanah tipe yang terdiri dari beberapa lembar plat yang diradius dan dirakit menggunakan baut mutu tinggi untuk membentuk lingkaran penuh dan atau disesuaikan dengan tipe dan ukuran yang dibutuhkan. Ukuran tipe Multi Plate Pipa (MPP) dari diameter 1500 mm sampai dengan diameter 8550 mm dengan ketebalan 3,0 mm sampai dengan 7,0 mm.

Aplikasi Multi Plate Pipe :

Saluran Irigasi
Drainase
Jembatan
Silo

Ukuran Plat

Panjang plat Multi Plate tersedia dalam ukuran panjang standard 2,4 Meter

Mur dan Baut

Material dengan tebal 3,0 sampai dengan 4,0 mm menggunakan ukuran baut panjang M 20 x 30 untuk pertemuan 2 (dua) Plat dan M 20 x 40 digunakan pada sambungan pertemuan 3 (tiga) Plat.
Material dengan tebal 5,0 sampai dengan 7,0 mm menggunakan ukuran baut panjang M 20 x 40 untuk pertemuan 2 (dua) Plat dan M 20 x 50 digunakan pada sambungan pertemuan 3 (tiga) Plat.

Alat Bantu

Kunci shock 34
Hand Hook
Pinbar, dan
Palu

Urutan Perakitan

Memulai perakitan dengan plat bawah pertama dan letakan semua plat bawah terlebih dahulu, kemudian susun plat selanjutnya kearah melingkar dimulai dari ring pertama dan selanjutnya

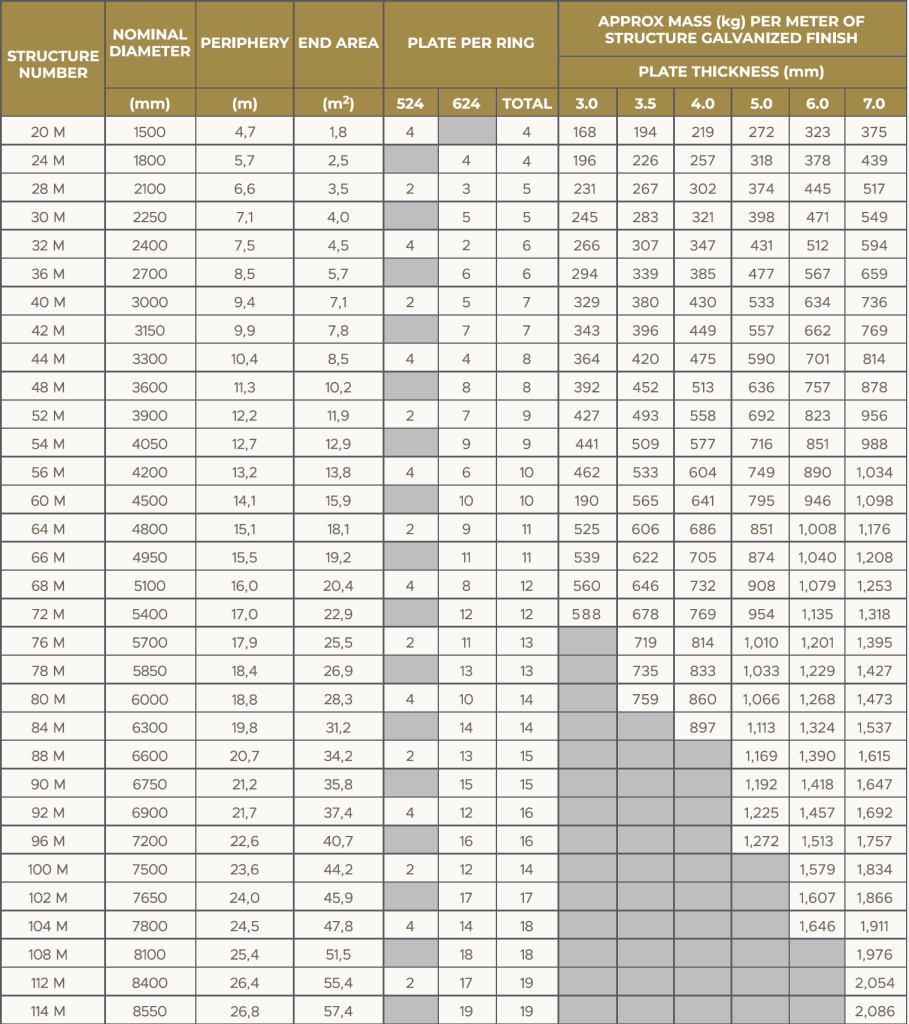

Tabel Berat Multi Plate Pipe (MPP)

Screen Shot 2023 12 22 at 12.52.44 909x1024 1 - Sinergy Sarana Baja
