Penjelasan Umum

Penjelasan Umum
Karakteristik Produk

Multi Plate Pipe Arch (MPPA) merupakan merupakan varian dari Multi Plate Landasan Tanah yang terdiri dari lembaran plat galvanis yang telah melalui proses pembentukan gelombang (corrugation), pelubangan (punch) dan pelengkungan (curving) dan dirakit menggunakan baut mutu tinggi grade 8.8 untuk membentuk lingkaran penuh disesuaikan dengan bentuk dan ukuran yang dibutuhkan. Type ini terdiri dari 3 radius plat yaitu untuk radius bagian Top, Side, dan Bottom.

Aplikasi Multi Plate Pipe :

Saluran Irigasi
Drainase
Jembatan

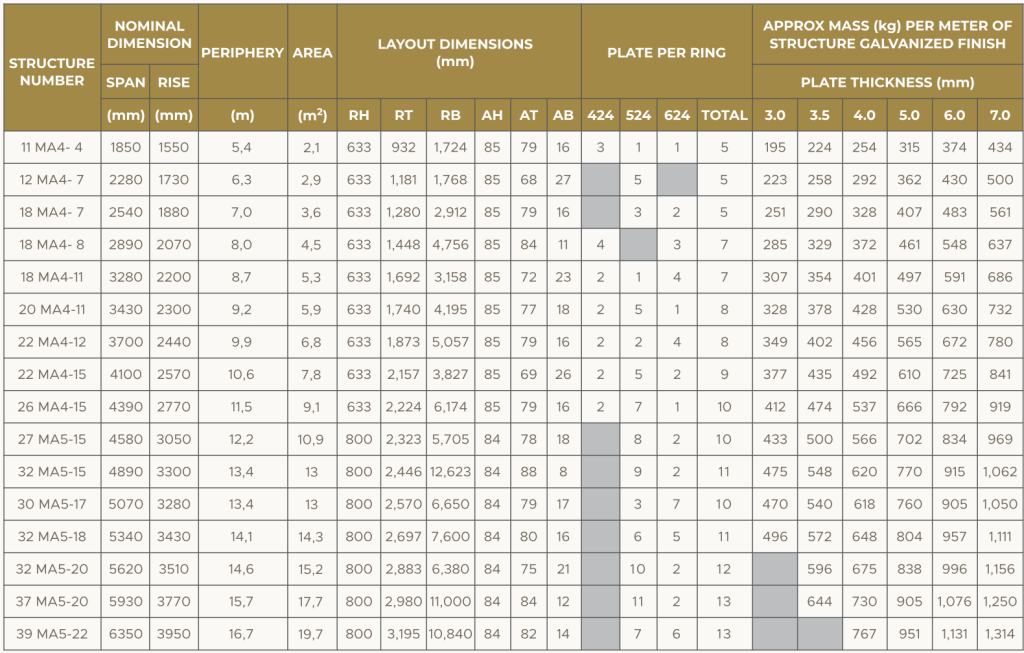

Ukuran Plat

Panjang plat Multi Plate tersedia dalam ukuran panjang standard 2,4 Meter

Mur dan Baut

Material dengan tebal 3,0 sampai dengan 4,0 mm menggunakan ukuran baut panjang M 20 x 30 untuk pertemuan 2 (dua) Plat dan M 20 x 40 digunakan pada sambungan pertemuan 3 (tiga) Plat.
Material dengan tebal 5,0 sampai dengan 7,0 mm menggunakan ukuran baut panjang M 20 x 40 untuk pertemuan 2 (dua) Plat dan M 20 x 50 digunakan pada sambungan pertemuan 3 (tiga) Plat.

Alat Bantu

Kunci shock 34
Hand Hook
Pinbar, dan
Palu

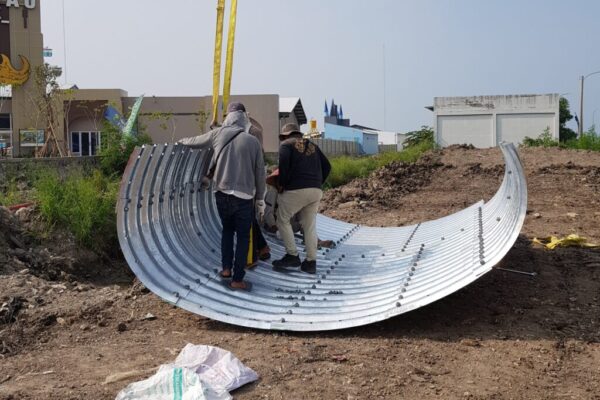

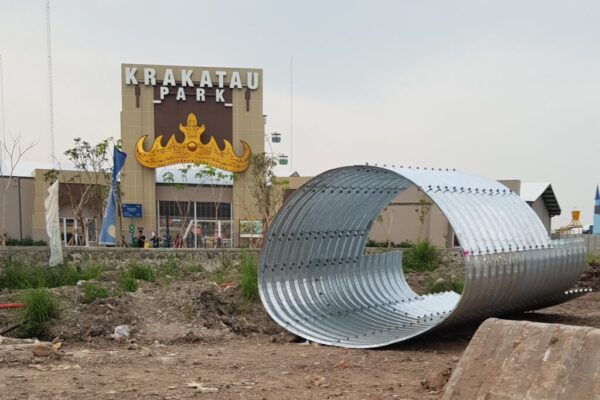

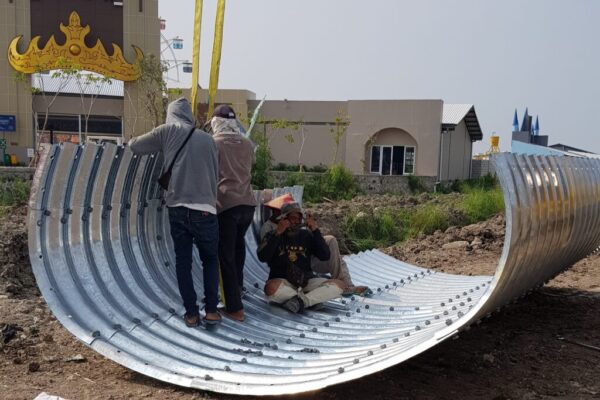

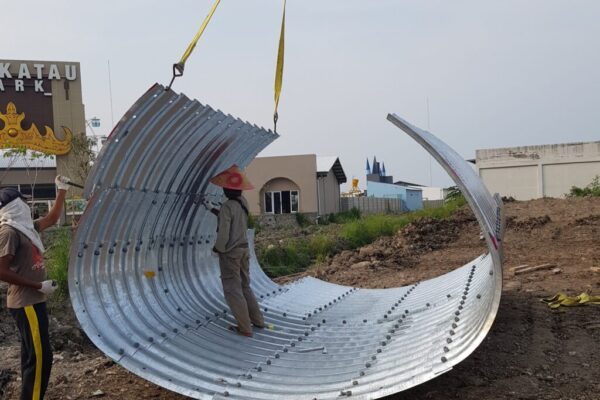

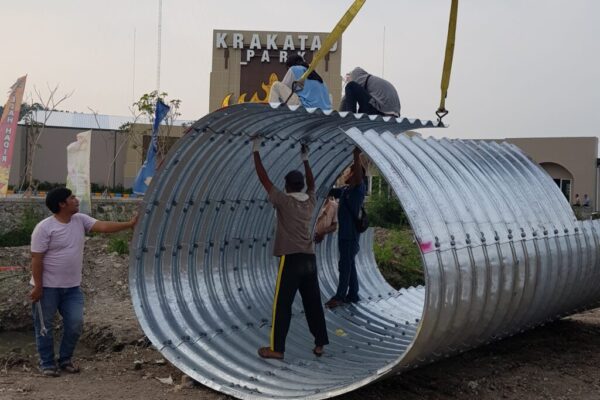

Urutan Perakitan

Memulai perakitan dengan plat bawah pertama dan letakan semua plat bawah terlebih dahulu, kemudian susun plat selanjutnya kearah melingkar dimulai dari ring pertama dan selanjutnya
